win10系统电脑下Allegro转PADS的方法

时间:2020-01-13 作者:雨林木风Win10系统来源: www.ylmfwin100.com

对于Allegro转PADS的问题，现在网络上有一种比较简便的方法是：用AD导入Allegro的pcb，再将AD的PCB转成PADS，这种方法简单易操作。但是成功率比较低。其实PADS软件有个Transtor，但通常是不可以直接转的，会报错。经过几天的摸索，终于搞清楚了操作的过程，那么allegro怎么转PADS，一起来看看吧。
　　转换的前提条件是：你的机器要安装16.3或以上版本的Allegro

　　1.首先要建立两个系统变量（有的机器可能已经有了，就不需要建立了)：
　　AEX_BIN_ROOT   值：（你的PCBENV文件夹的位置），如E:\Allegro_Project\pcbenv        AEX_ENABLE_JOBPREFS_LAYER_FIX    值：1
　　2.将PADS安装目录下的skill_scripts里面的文件全部copy到pebenv里面
　　如：将C:\MentorGraphics\9.5PADS\SDD_HOME\translators\skill_scripts下的文件COPY到E:\Allegro_Project\pcbenv
　　3.将Allegro的PCB转换成低版本的（16.3或以下）的PCB文件，新建一个文件夹，将要转换的低版本的PCB文件放在新建的文件夹中
　　4.在Allegro软件的Setup下的user preferences Editor 中的Skill选项里，在telskill选项中打√ ，这时软件会弹出一个对话框，不用理会，关闭它就可以了。
　　5.在Command命令栏里键入：skill load "dfl_main.il"
　　注意输入时，引号不能少，load和引号间是有空格的，要是输入不正确，命令是无法执行的。回车后，会看到程序执行一大串命令，中途的每个命令不能有出现ERROR错误信息，否则转换不成功。执行完后，在Command中输入：main out 这时会弹出一个对话框：点击“Star One Way Translation” 等待…        结束。

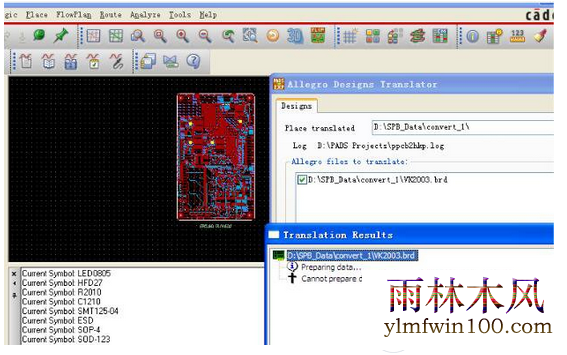

　　6.打开PADS的Translator工具： Allegro Designs Translators                                添加刚才处理过的低版本的Allegro PCB文件，执行转换，
　　转换完成后，在PCB的文件夹下会产生一个这样格式的PCB文件：        design_ ******** .pcb# 用PADS Layout打开它，设置一下颜色显示，惊喜！就是你要的文件！
　　ok，恭喜转换成功！
　　以上在64位win7下多次成功转换不同的8层板，这样转换过来的文件，网络，封装，走线，铜皮都是完好的。
　　个人认为比AD转换的方式好很多！

关于win10系统电脑下Allegro转PADS的方法就为大家分享到这里了。希望对各位用户有帮助！
